Сколько стоит заменить (смонтировать новую) электропроводку в квартире (коттедже)?

Невозможно (даже примерно) оценить стоимость работ и материалов, не обследовав объект, не зная подробных требований заказчика (количество точек подключения; их расположение; характер нагрузок; необходимость стабилизаторов или источников резервного питания, заземления, молниезащиты и т.д.). В нашей практике количество розеток в квартире варьировалось от 5 шт. до 160 шт.

Наличие дизайн-проекта квартиры или коттеджа здорово упрощает процесс согласования размещения электрооборудования.

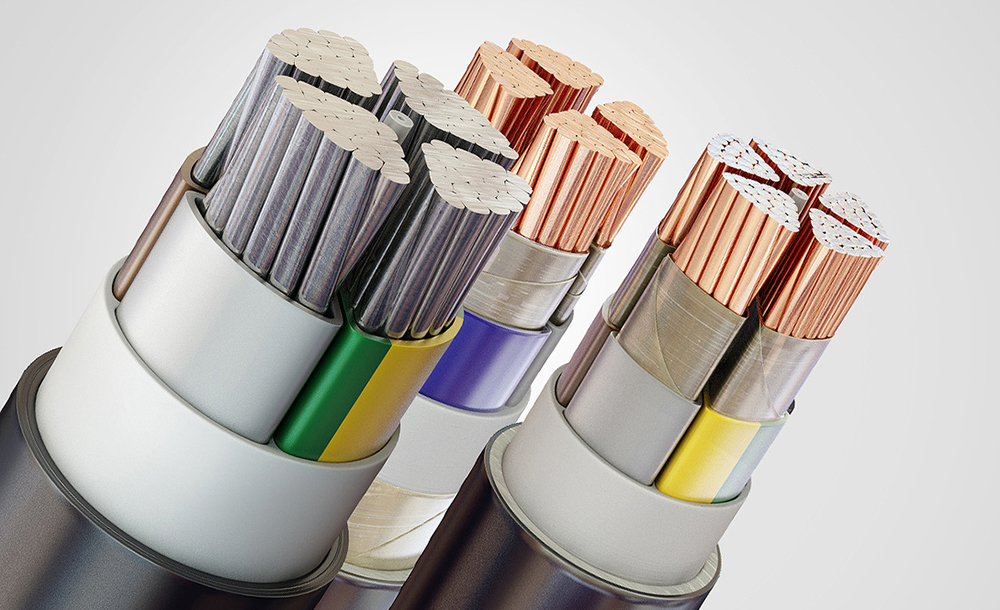

Каким проводом делать электропроводку в квартире (коттедже, магазине и т.д.)?

Монтаж электропроводки производится одножильным медным кабелем с двойной (тройной) изоляцией и индексом нг (не поддерживает горение), которая расчитана на напряжение не менее 0,5 кВ.

Сечение кабеля должно расчитываться в соответствии с нагрузкой, но не менее 1,5 кв. мм. для осветительных приборов и не менее 2,5 кв. мм. для силовых цепей и розеток.

При групповой прокладке необходимо использование кабеля с индексом LS (Low Smoke — низкое дымовыделение); при монтаже систем пожарной безопасности используется кабель с индексом FR (Fire Resistance — огнестойкий).

Можно ли ставить розетки в ванной?

Установка штепсельных розеток в ванной комнате допускается при чётком соблюдении следующих требований:

1. Система заземления должна быть ТN-S или ТN-С-S (нулевой защитный (PE) и нулевой рабочий (N) проводники разделены).
2. Кабель должен быть трёхжильным с нулевым защитным проводником, розетка должна быть с заземляющим контактом.
3. Розетки устанавливаются на расстоянии не менее 0,6 м от края умывальников, ванных и душевых кабин.
4. На розеточную групповую линию требуется установить устройство защитного отключения (УЗО) с номинальным током срабатывания не более 30 мА или защитный трансформатор.
5. Розетки должны быть с классом защиты не менее IP44.
6. Не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.
7. Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной. К ней необходимо подключить все доступные для прикосновения открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования, в том числе штепсельных розеток.

Нужно ли тянуть провод заземления от подъездного щита к стиральной машине?

Если стиральная машина установлена в ванной комнате, а розетка смонтирована с учётом вышеуказанных требований, никаких дополнительных мер принимать не нужно.

При установке в других помещениях монтаж розетки должен быть произведён с учётом первых трёх пунктов. Установка УЗО в таком случае не обязательна, но желательна (УЗО защищает не только от поражения электрическим током, но и от пожара по причине неисправного электрооборудования).

При двухпроводном вводе в квартиру (заземление TN-C — нулевой защитный (PE) и нулевой рабочий (N) проводники совмещены в одном проводнике PEN) подключение третьего проводника в качестве заземляющего категорически запрещено. Разделение PEN проводника на нулевой защитный (PE) и нулевой рабочий (N) должно производится на вводе в здание в ВРУ, в этажном щите делать это нельзя.

На какой высоте устанавливать розетки и выключатели?

ПУЭ устанавливает следующие требования:

— В производственных помещениях штепсельные розетки должны устанавливаться, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м;
— В административных, жилых и других помещениях — на высоте, удобной для присоединения к ним электрических приборов, но не выше 1 м;
— Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола; в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола.

Нужно ли делать заземление в частном доме?

Повторное заземление при вводе в здание необходимо:

— При вводе в здание воздушной линии;
— Если система заземления в доме — ТN-С-S, а разделение нулевого защитного (PE) и нулевого рабочего (N) проводника производится на вводе в здание в ВРУ;
— При использовании газового оборудования;
— При наличии системы молниезащиты.
Сопротивление растеканию заземляющего устройства в этом случае должно быть не более 30 ом, сопротивление заземлителя молниезащиты — не более 20 ом.

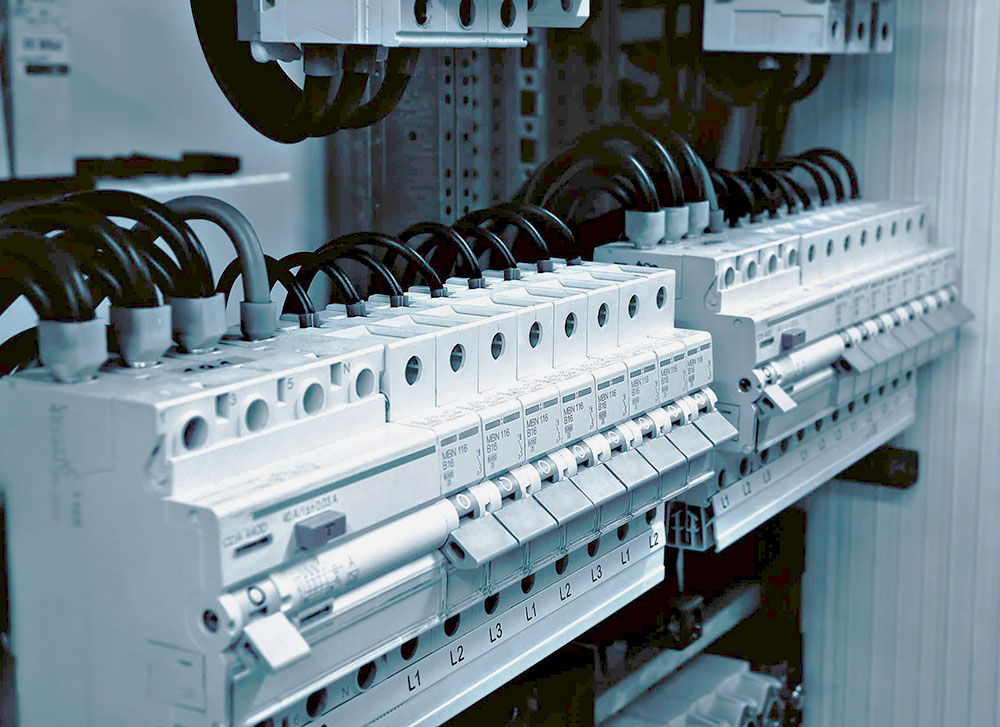

Как выбрать номинал автоматического выключателя?

При выборе автомата учитывается 2 параметра: допустимый длительный ток для кабеля групповой линии и максимальный ток нагрузки (он должен быть меньше допустимого тока кабеля). Например, медный кабель сечением 2,5 кв. мм. имеет максимальный длительный ток 21 А, соответственно автомат на этой линии должен быть расчитан на ток не более 20 А (выбирается ближайший меньший по номиналу из стандартного ряда — 1А, 2А, 3А, 4А, 5А, 6А, 10А, 13А, 16А, 20А, 25А, 32А и т.д.).

Если нагрузка линии стационарная, например кондиционер, и его максимальный потребляемый ток составляет 10 А, выбирается ближайший больший по номиналу — 13А (но не более 20 А).

Можно ли делать электропроводку алюминиевым кабелем?

В настоящее время использование алюминия для внутренней электропроводки запрещено. Алюминиевые кабели с сечением не менее 16 кв. мм. используются только для магистральных линий.

Исключение составляет стационарное оборудование инженерных систем зданий — для его электропитания допускается (но не рекомендуется) применение алюминиевого провода сечением не менее 2,5 кв. мм.

Как правильно сделать электропроводку в деревянном доме?

Есть два способа монтажа электропроводки в деревянном доме:

1. Открытая электропроводка. При этом способе кабели укладываются по стенам и потолкам в кабель-каналы, специальные кабельные плинтусы, пластиковые гофрированные и жесткие трубы, металлорукава, а так же монтируются открыто на изоляторах. При этом все изделия ПВХ, а так же применяемые кабели должны быть сертифицированы по категории нг — как не поддерживающие горение.

2. Скрытая электропроводка.Скрытая электропроводка внутри деревянных конструкций дома производится только в металлических (стальных или медных) трубах, обладающих локализационной способностью (которые не прогорают насквозь при КЗ). Применение металлических гофрошлангов и металлорукавов категорически запрещено.

Рекомендуем следующие толщины стенок труб:

— Сечение жилы кабеля 1,5 кв. мм. — толщина стенки трубы 1,6 мм;
— Сечение жилы кабеля 2,5 кв. мм. — толщина стенки трубы 2,3 мм;
— Сечение жилы кабеля 4 кв. мм. — толщина стенки трубы 2,8 мм;
— Сечение жилы кабеля 6 - 10 кв. мм. — толщина стенки трубы 3,2 мм;
— Сечение жилы кабеля 16 кв. мм. — толщина стенки трубы 3,5 мм;
— Сечение жилы кабеля 25 - 35 кв. мм. — толщина стенки трубы 4 мм.

Коммутационные коробки тоже должны быть металлическими. Соединения в коробках рекомендуем делать при помощи сварки.

Электропроводка в чердачных помещениях делается только в металлических трубах (требования к трубам — такие же, как у скрытой электропроводки).

Что можно использовать в качестве естественных заземлителей?

В качестве естественных заземлителей рекомендуется использовать:

— Проложенные в земле металлические трубопроводы (кроме чугунных), за исключением трубопроводов канализации и центрального отопления, горючих жидкостей или газов;
— Обсадные трубы скважин;
— Металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей;
— Металлические шунты гидротехнических сооружений, водоводы, затворы;
— Свинцовые (не алюминиевые!) оболочки кабелей, проложенных в земле (не менее двух);
— Заземлители опор ВЛ, соединенные с заземляющим устройством электроустановки при помощи грозозащитного троса ВЛ, если трос не изолирован от опор ВЛ;
— Нулевые провода ВЛ до 1 кВ с повторными заземлителями при количестве ВЛ не менее двух;
— Рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами.

В каких случаях обязательно использовать УЗО?

Установка УЗО с током срабатывания 30 мА обязательна:

— Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В и установка (квартира) не охвачена системой уравнивания потенциалов;
— Для групповых линий, питающих оборудование, находящееся вне помещений (уличные светильники, наружные розетки для подключения электроинструмента и т.п.) и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 (по ГОСТ Р 50571.11-96) ванных и душевых помещений квартир и номеров гостиниц, саунах, бассейнах.

Кроме того, установка УЗО рекомендуется:

— Для групповых линий, питающих штепсельные розетки переносных электрических приборов;
— В качестве дополнительной защиты для нагревательных элементов, замоноличенных в пол;
— Для повышения уровня защиты от возгорания на вводе в квартиру, индивидуальный дом (с током срабатывания 300 мА).

Как соединить медный провод с алюминиевым?

Соединить алюминиевый и медный провод можно любым способом, исключающим непосредственный контакт этих металлов.

Это может быть болтовое соединение с промежуточной шайбой, разделяющей проводники, различные клеммники, биметаллические обжимные втулки.

Главное требование (кроме втулок) — они должны быть изготовлены или покрыты материалом, нейтральным как к меди, так и к алюминию. Выбор тут невелик — в соответствии с ГОСТ 9.005-72 это нержавеющие хромистые и хромоникелевые стали, хромированные латунь или бронза, допустимо использовать титановые сплавы.

Если провода небольшого сечения — можно их спаять, но для пайки алюминия нужны специальные флюсы и оборудование. Без должного опыта получить качественную пайку будет довольно сложно.

Чем подключать заземление?

Для надёжной работы рекомендуем следующие варианты подключения заземляющего устройства к главной заземляющей шине:

— Металлическая полоса сечением не менее 150 мм² и толщиной не менее 5 мм (чёрная сталь);
— Металлическая полоса сечением не менее 90 мм² и толщиной не менее 3 мм (нержавеющая сталь);
— Металлическая полоса сечением не менее 50 мм² и толщиной не менее 2 мм (медь);
— Круглый медный проводник сечением не менее 25 мм² (диаметр > 5,6 мм);
— Круглый стальной чёрный или нержавеющий проводник сечением не менее 75 мм² (диаметр > 10,0 мм).
